广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

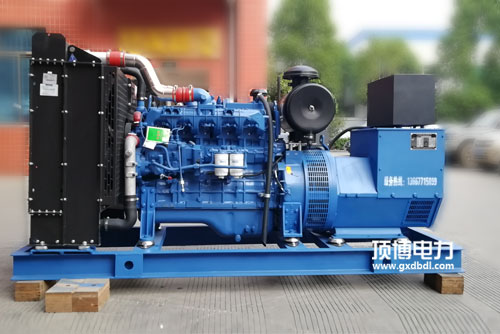

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线鼻子顺序号	接头项目编号	模块	描述
6号接线端子排	101、106	供电零线、火线零线输出的	有源转换，1A AC220v
	101、106	I路工作任务电压零线、火钱搜索	AC 220V
	104. 105	II路办公电压零线、地线键盘输入	AC 220V
2号接线鼻子	201、206	新开业为无源管控，合闭为有源管控	具体情况见SYK1型
	202	静态无源把控好警报键盘输入公共服务端
	203	与202闭锁后L路分闸
	204	与202闭锁后O路送电	I/II路分闸
	205	与202闭合式后II路分闸
3号接插件	301. 306	未利用，外部已直连	400A不低于搭配
	302	无源地址跟进警报输出电压公共服务端	基本上型为有源输出的，两种具体型号为无源输
	303	I路送电后与302收缩
	304	0路重合闸后与302闭拢
	305	II路分闸后与302闭合式
9号接插件	401.406	未选用，内部管理已直连	400A不低于装配线
	402.403	I路重合闸后收缩	无源1A AC220V
	404.405	II路送电后闭合式	无源1A AC220V
5号接线鼻子	501-506	自定意4g信号效果端	400A往上选装无源1A AC220v
