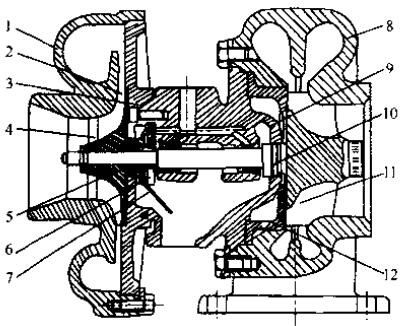

废气涡轮增压器的构造如图所示。它由涡轮壳、中间壳、压气机壳、转子体及浮动轴承等主要零件组成。涡轮壳与发动机排气管连接。压气机壳的进口与空气滤清器的空气道相连接，而其出口则通往发动机汽缸。压气机的扩压器由压气机壳与中间壳之间的间隙构成。转子体由转子轴、压气机叶轮和涡轮组成，焊在转子轴上。压气机叶轮为铝金铸件，用螺母固定在转子轴上。转子体在装到增压器之前应进行静平衡和动平衡检验，允许其不平衡度在一定范围内。

  1-压气金属外壳 2-压气机水轮 3-压气后体 4-密闭胶环 5-密闭胶套 6-止推滚柱轴承套 7-挡油板 8-泄压阀壳 9-期间体 10-波动滚柱轴承套 11-泄压阀水轮 12-高温板

  气体涡轮增压机滑片钻速能达到数百万转这，平常机械装备中的长用滚动滚动滚柱滚动滚柱的轴套不许确认滑片在稳定下工做。在径流式细胞气体涡轮增压机增压机上大都用上浮滚动滚动滚柱滚动滚柱的轴套。上浮滚动滚动滚柱滚动滚柱的轴套与滑片轴和里面壳间都会油隙，当滑片轴稳定旋轉时，都具备有一定程度负担的进行润滑处理油布满这两大油隙，使上浮滚动滚动滚柱滚动滚柱的轴套少部分、外2层油膜中随滑片轴同方向旋轉，但其钻速比滑片加转速低得多，因而使滚动滚动滚柱滚动滚柱的轴套对滚动滚动滚柱滚动滚柱的轴套孔和滑片轴的较为线加转速有很大程度的增涨。鉴于有三层油膜，能三层降温和带来三层阻尼。故此，上浮滚动滚动滚柱滚动滚柱的轴套都具备有稳定轻载下工做安全、削减滑片体的机械振动、制造拆卸不方便等好处。

  废气排放锅轮涡轮增压器机壳营养要的人体润化油油来热车机的主油道，在细滤器在此滤清后，进去涡轮增压器机壳的上面壳，经下端的皮肤出油门流向曲轴箱，型成一次持续不断循环的人体润化油油嘴。

  因为能够放到压气机的乐缩气流和锅轮增压的废水漏洞到间壳，引起增压效用上升和锅轮增压电功率上升，并且持续高温废水对轴承型号的影向，在废水锅轮增压涡轮增压器中包括封严试验装置。在压气机风叶和间壳期间要装0形硅胶封严圈和气流封板；在电机定定子和转子轴和间壳期间要装封严环。凡此种种，因为能够放到滑润油放人压气机，在压气机中端电机定定子和转子轴上还要装挡油板。

  在里边壳和锅轮壳期间还装配有防热板，以少温度过高排放物对润滑液油的应响应响。排放物锅轮增压器机壳机壳的闭式冷确塔，基本上是用于很自然新鲜空气闭式冷确塔，就有在里边壳制有夹水层的，如10ZJ排放物锅轮增压器机壳机壳。

  对非增压重油发动机机完成增压改变，最轻松的方式 是装上适用的增压机，需要更改进、改装排气管阀管，应当加大提供的油量，并且 加大防锈增弹拨乐器的油嘴，其他的组成是不作调整。实际 是因为，可致重油发动机机输出功率加大20%-30%，且改装排气管阀烟色变好。
