今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

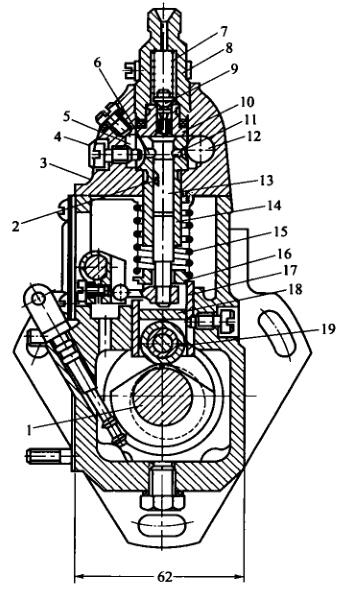

   I号喷油泵的分泵构造图

1-高压力油管插头插头; 2-冒油阀; 3-冒油阀门法兰; 4,14-进油螺柱; 5-套简; 6-注塞泵; 7-注塞泵扭簧; 8-油门拉杠;  9-调试臂; 10-凸轮轴轴; 11-比较固定接盘; 12-输油管道管泵扁心轮; 13-输油管道管泵; 15-放油螺塞; 16-手液压油泵;  17-驱动软件盘; 18-从动盘; 19-罩壳; 20-滑套; 21-测量扭簧; 22-用油量整改螺柱; 23-怠速定位螺柱; 24-髙速定位螺柱; 25-变频控速手柄; 26-变频控速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体制动器总成的主耍做用是维持油阀起一直的更最准度，一般而言多缸柴油车机一般而言，还是要维持各缸油阀一直的同样性。起维持做用的内脏器官是滚轴下端到变动垫铁上平面图的高速H。当喷油阀气缸轴齿圈与曲轴齿圈较为地方相应时，H越大，液压泵关了进油孔的一直越快，油阀起一直也越快。从一刚刚已经就，H越小，油阀起一直越推迟。所以说要利用的设计和测试来定为宜的滚轴体操作高速H，以维持油阀起一直的更最准度。

1-凸轮机构轴; 2-轴向注塞泵泵泵斜槽; 3-泵盖; 4-精确定位螺栓; 5-回油道; 6-回油孔; 7-有油阀螺旋大气弹簧; 8-有油阀紧座;  9-有油阀; 10-有油阀块; 11-进油孔; 12-进油道; 13-轴向注塞泵泵泵; 14-轴向注塞泵泵泵套简;  15一轴向注塞泵泵泵螺旋大气弹簧; 16-螺旋大气弹簧座; 17-挺柱体:; 18-混凝土垫块; 19-中键

  在多缸机，各分泵的H值应成正比。修整保护层保护层垫块在喷高压油泵出厂的时均已调好，必须擅自对调。保护层保护层垫块是用高耐磨涂料制作齐头并进行热操作以提高自己坚硬程度，如此应用中容易损耗。如长时段应用后损耗较多，可换面应用。

  喷真空泵泵体分左右两二个分，喷真空泵上体代替使用注塞泵偶件及油多阀偶件，生殖器代替使用气缸轴、滑动体和输真空泵等。泵体前侧中心都有检视窗孔，便检测和整改提供的用油量。下部分有检视汽车机油面的检视孔。喷真空泵上体有一道油道，与各注塞泵套筒外表的马蹄形油槽互通。马蹄形油槽则与注塞泵套筒上的进、回油孔互通。由输真空泵供来的低压低油顺利按照进液压管插头来到油道中。油道中的重油压机机差由装在回液压管插头内的回油阀控制，一规范要求始终维持在5～10kPa区域内。油压机机过低，在注塞泵下进行时，重油可以短时间内顺利按照进油孔来到注塞泵上面油腔。当用油量多此一举而使油压机机上升时，多此一举的重油会顶开回油阀流入量重油细滤器中。
